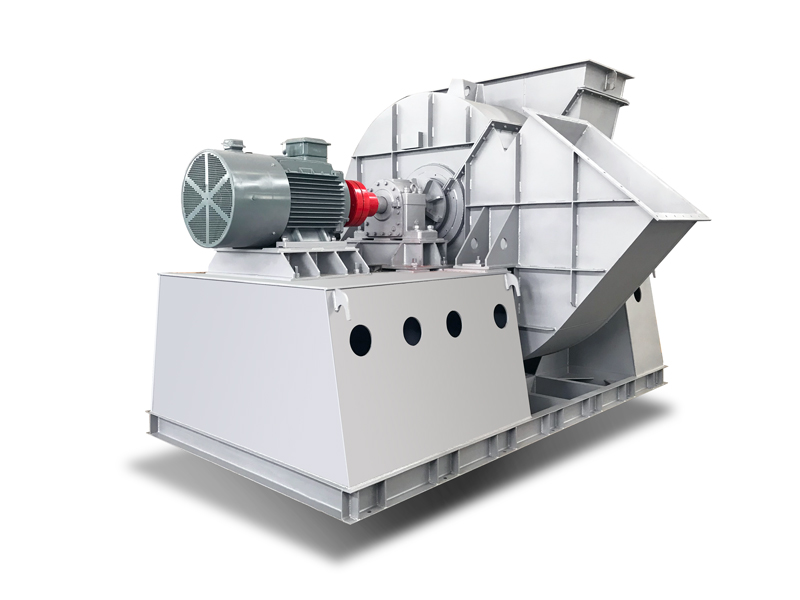

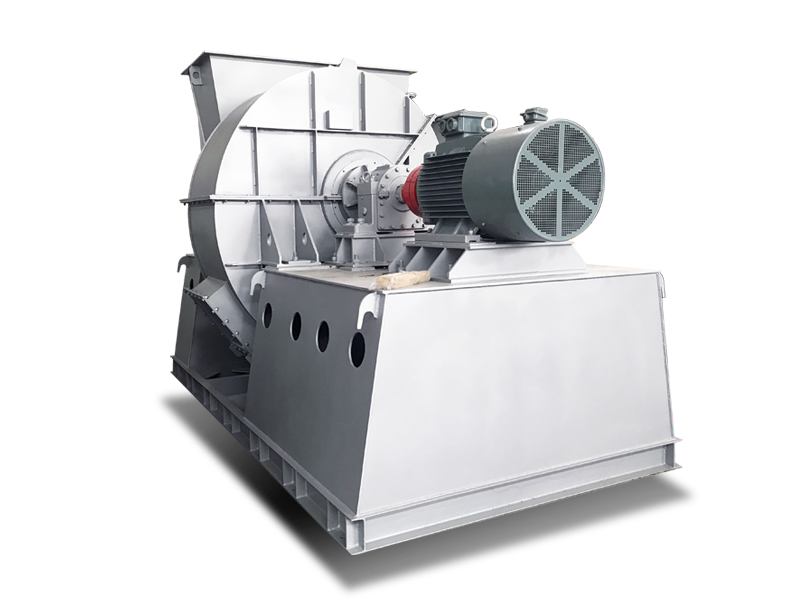

產品介紹

4-2X73系列主要用于大型引風及冶金、電力、水泥等行業的除塵系統，由于生產的發展，鍋爐容量増大、煉鋼爐容積也大型化，冶煉過程煙氣量也在增大，對大氣污染嚴重，隨著環保法規日趨完善和嚴格，要求煙塵必須凈化，因而將除塵風機設計成雙吸入大型化，即具有大流量、中高壓力、低噪聲、冷熱介質通用、性能曲線平坦，高效區寬廣的特點，如性能相近亦可用于其它通風系統，但介質溫度不得超過250℃。在引風機前，必須加裝除塵裝置，以保證進入風機的煙氣中含塵量盡量減少(一般不超過200mg/m3),根據一般用戶使用情況，除塵效率不得低于85%,否則將縮短葉輪使用壽命。

產品特點

1、該系列風機設計是以風機模型試驗定型的空氣動力略圖為依據并采用了斜錐式進風口的技術，高壽命后向葉輪，防漏油軸承箱，調心式、差動式調節門，盤車裝置(根據用戶需要)等的專有技術成果。

2、高效范圍寬，容易選到高效工況點。

3、斜錐式進風口的技術，消除了進風口前的強渦流，保證了進氣穩定性，提高了風機的整體效率

4、葉輪采用后向機翼型葉片，減少了氣流沖擊，穩定性好，電機不易過載，采用了杋翼形耐磨鼻頭葉片，并在易磨損處増加耐磨襯板，増強了葉輪強度和耐磨性，提髙了葉輪的使用壽命。

5、防漏油軸承箱，采用搭接式甩油環，將高速旋轉的軸承帶起油甩至軸承箱內壁流回油池，迷宮式密封下部設有回油孔將部分甩油環沒有過濾凈的油再回到油池里，外側的骨架油封可沿軸向增大阻力將部分稀油截回油池，防塵性能好。軸承箱上部設有通氣塞，減少了軸承箱里面的微正壓，軸承箱側面裝有油位指示器，能真實的顯示油位。也可根據用戶需要采用滑動軸承。

6、調心式、差動式調節門，導葉片支點處設有調心軸承，兩側調節門間采用調心式聯動，由于采用不同角度的傳動柄，使葉片在調節過程中的開度不同，實現了差動式調節，扭轉力矩更小，運行及調節過程中無“死”點，調節靈活省力安全可靠，保證了執行機構電機不過載

7、風機配套齊全，聯軸器罩、進岀風口配對法蘭、整機地腳螺栓、進岀口軟聯接、測溫表(Pt100)、測振裝置，如果需要也可配套慢轉裝置、電動執行器或消聲器等等

8、有關參數提供齊全，主要件重量、靜動載荷、轉子轉動慣量、調節門阻力矩以及外形尺寸等等

9、產品質量重點保護措施：

●按國家及行業標準進行設計制造。

●風機性能依據模型試驗換算而得

●葉輪及主軸按標準進行無損探傷。

●葉輪釆用加強式耐磨葉輪

●進出風口設有軟聯接，防止管道與風機產生變形應力干涉。

●轉子采用振動保護裝置。

●防止停機軸彎曲采用慢轉裝置(高溫時)。
